可搬型超音波設備診断装置『ULTRAPROBE®15000』

ここまで来た！超音波設備診断装置の最終形！！！

『ULTRAPROBE® 15000』 はタッチパネルによる簡単操作で、多様な設備に対して様々な検査、診断を行うことができます。これ１台でスペクトル解析、録音、画像撮影、温度測定がすべて可能で、設備診断が効率良く行え、かつ診断能力が格段に向上します。

  • 超音波設備診断装置のフラッグシップモデル。

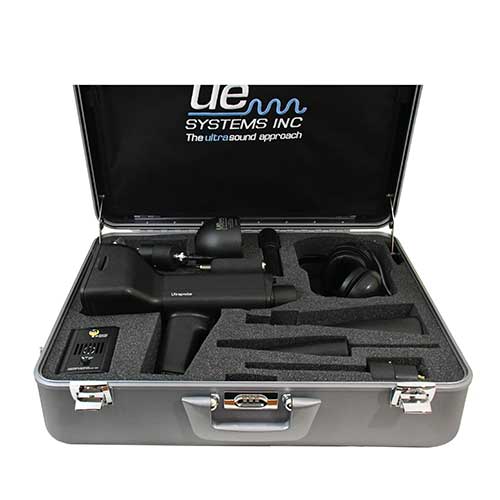

  • ULTRAPROBE®15000セット内容

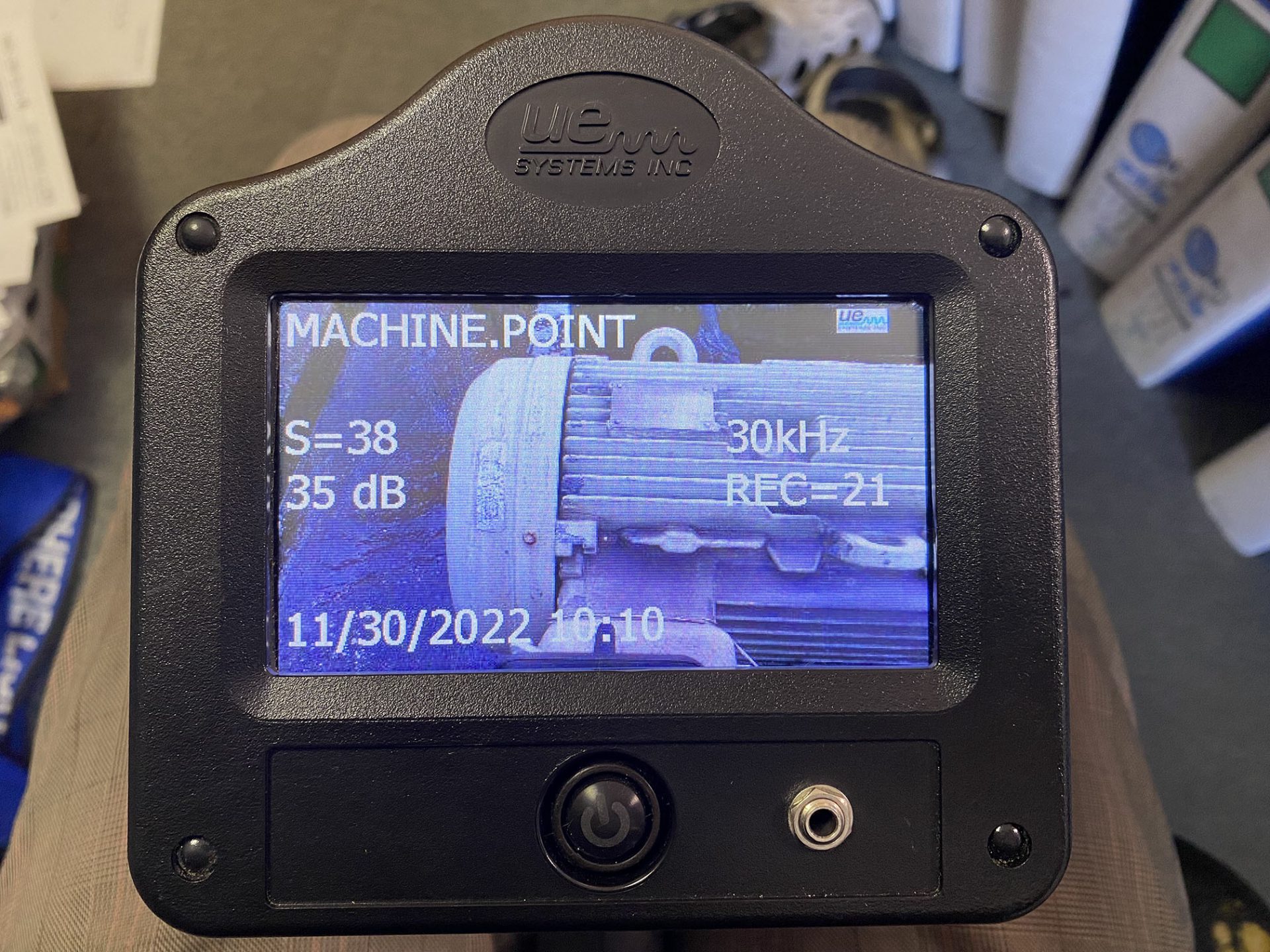

  • デジカメ機能で測定対象設備を測定可能です。

  • 液晶画面で波形を確認できます

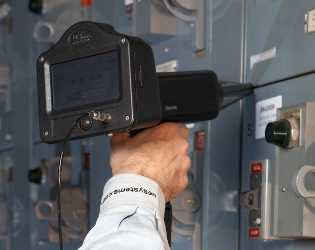

  • 放電検査

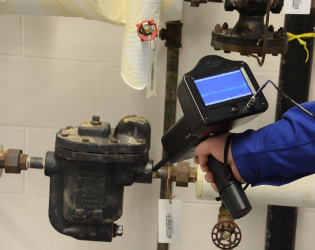

  • スチームトラップ検査

製品特徴

ULTRAPROBE®15000 Touchの使用で、診断したい設備のルート検査が簡単に行えます。多様な機能がハードウェアに搭載されているため、あらゆる目的 で使用できます。
また、軽量で操作が簡単でありながら、非常に高い精度で検査できます。
測定データ、画像、温度、音など、あらゆる分析データを、コンパクトな本体に収納できます。

製品機能

●タッチスクリーン
●内蔵スペクトル解析による状態診断
●専用ソフトでデータ管理・波形解析
●デジタルカメラで測定情報記録
●レーザーポインター付き
●IR式温度計内蔵
●放射率調節
●データ、音、画像保存
●履歴データのレビュー
●対応ソフト：Ultratrend DMS（データ管理システム）、UE Spectralyzer（スペクトル分析ソフトウェア）

利用可能アプリケーション

●機械的検査
　軸受の潤滑状態(潤滑不足/過充填)の確認、摩擦状態、キャビテーション、
　ギア/ギアボックス、ポンプ/モーター
●リーク検査
　圧縮空気、圧縮ガス、真空リーク、ハッチや扉、ボイラー、熱交換器
●バルブ検査
●スチームトラップ検査
●放電検査
　アーク、トラッキング、コロナ　放電を検知
　スイッチギヤ、変圧器、絶縁体、リレー、ブスバー

製品仕様

適応周波数20kHz～100kHz（1kHz単位で調節可能）
応答時間＜10msec
ディスプレイタッチスクリーン
録音形式 WAVファイル形式
カメラ性能2.0メガピクセル
メモリ400ポイントまで保存
バッテリー充電式リチウムイオン（Li-ion）
動作温度0℃～50℃
ヘッドセット ノイズキャンセリングヘッドホン
インジケータdB、周波数、電池残量、および16セグメントバーグラフ
感度穴径0.127mmリークを検知@0.34bar（5psi）距離15m
しきい値1×10-2std.cc/sec～1×10-3std.cc/sec
寸法専用携帯ケース　55×47×20cm
重量ピストルユニット　1.1kg
専用携帯ケース　8.6㎏
保証1年

オプション

フレキシブルスキャニングモジュール

設備の隙間や配管の裏側など、狭くて手が入らない場所での音源を拾うことが可能です。

集音モジュール

微量の真空リークや、圧力リークの位置を特定するための専用モジュールです。

伸縮性フレキシブルスキャニングモジュール

このプローブは伸ばしたり、先端のスキャナ部が柔軟に曲がり、狭い隙間や手の届きにくいところの音源を特定することができます。
(最長2m)

伸縮性コンタクトモジュール

このプローブを伸ばして、手の届きにくい場所にある機械部品やベアリングを検査することができます。

モジュール延長ケーブル

モジュール用延長ケーブルです。
標準長さ2.4m。最大長さ15mまで利用できます。

パラボラモジュール

標準的なスキャニングモジュールの検知距離を2倍にし、遠距離のリークや放電検査が可能です。

■製品の詳細を動画でご確認いただけます。

ULTRAPROBE®15000動画
